在工業流體控制系統中，氣動調節閥作为关键的执行元件，通过压缩空气驱动实现对流体流量、压力、温度等参数的精准控制，其结构设计与工作原理的合理性，直接决定了控制系统的稳定性与精度。氣動調節閥的重点优势在于响应迅速、动作可靠，且适配多种恶劣工业环境，而从薄膜式到活塞式的执行机构差异，使其能满足不同工况下的控制需求，深入解析其结构与原理，是理解工业流体控制逻辑的关键。

　　从结构组成来看，氣動調節閥主要由执行机构与调节机构两部分构成，两者协同作用实现流体控制功能。执行机构作为动力源，负责将压缩空气的压力能转化为机械位移，驱动调节机构动作；调节机构则由阀体、阀芯、阀座等部件组成，通过阀芯与阀座的相对位移改变流道截面积，进而调节流体参数。其中，执行机构的类型是区分氣動調節閥特性的核心，主要分为薄膜式与活塞式两类，两者在结构设计与动力输出上存在显著差异，适配不同的控制场景。

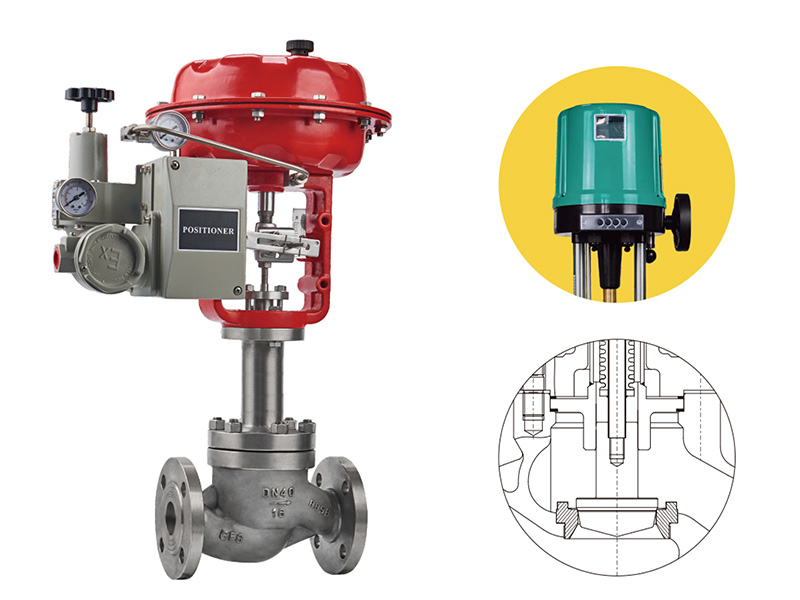

　　薄膜式执行机构是氣動調節閥中应用较广的类型，其结构以弹性薄膜为重点传动部件。当控制系统输出的气压信号进入薄膜气室后，气压会对薄膜产生推力，使薄膜带动推杆做直线运动；推杆与调节机构的阀芯相连，进而推动阀芯沿阀座轴线移动，改变阀芯与阀座之间的间隙。同时，薄膜式执行机构内设有弹簧，当气压信号减弱或消失时，弹簧弹力会推动薄膜复位，带动阀芯回到初始位置，实现阀门的自动关闭或开度调整。这种结构的优势在于动作平稳、结构简单，且对气压信号的敏感度高，适合对控制精度要求较高、负载较小的场景。

　　活塞式執行機構則以活塞爲核心傳動部件，其結構更側重動力輸出與抗負載能力。壓縮空氣進入活塞兩側的氣室後，會通過活塞兩側的壓力差驅動活塞做往複運動，活塞與推杆剛性連接，可帶動閥芯實現更大行程的位移。相較于薄膜式執行機構，活塞式執行機構的推力更大、動作速度更快，且能承受更高的工作壓力與負載，適合高壓、大口徑閥門或需要快速響應的控制場景。部分活塞式執行機構還會配備定位器，通過反饋信號實時調整氣壓，進一步提升閥芯位移的精度，確保流體參數穩定在設定範圍。

　　在工作原理的整体流程中，氣動調節閥需与控制系统形成闭环联动。首先，传感器采集流体的实时参数（如流量、压力）并传递给控制器；控制器将实时参数与设定值对比，计算出偏差信号，再将偏差信号转化为相应的气压信号传递给氣動調節閥的执行机构；执行机构接收气压信号后，通过薄膜或活塞的动作驱动阀芯位移，调整流道截面积；最后，流体参数的变化被传感器再次采集，形成闭环控制，直至流体参数稳定在设定范围，完成一次完整的调节过程。

　　綜合來看，氣動調節閥通过“气压信号-机械动作-流体调节”的转化逻辑，实现对工业流体的精准控制，而薄膜式与活塞式执行机构的结构差异，使其能适配不同压力、负载与响应速度的需求。深入理解其结构组成与工作原理，不仅有助于合理选型，更能为氣動調節閥的维护与故障排查提供依据，保障工业流体控制系统的稳定运行。
